Как проводить осмотр электроустановок

Чтобы осмотреть электроустановку, назначьте работника, который имеет группу по электробезопасности. При осмотре проверьте целостность элементов электроустановки и соответствие элементов назначению электроустановки. При осмотре соблюдайте Правила по охране труда при эксплуатации электроустановок, утвержденные приказом Минтруда от 15.12.2020 № 903н.

Поручите единоличный осмотр электроустановок работникам из двух категорий:

1. Оперативный персонал с группой по электробезопасности не ниже III, который осуществляет оперативное обслуживание данной электроустановки на время дежурства.
2. Административно-технический персонал, который организует техническое и оперативное обслуживание, ремонтные, монтажные и наладочные работы в электроустановках. При этом у такого работника должна быть группа по электробезопасности: V — для электроустановки напряжением выше 1000 В или IV – для электроустановки напряжением до 1000 В.

В организации издайте приказ, в котором укажите работников с правом единоличного осмотра электроустановок. Укажите в приказе фамилии и инициалы работников, должности и группы по электробезопасности.

При осмотре электроустановок визуально осмотрите все элементы электроустановки. Можете открывать двери щитов, сборок, пультов управления и других устройств. Алгоритм осмотра электроустановок напряжением до 1000 В зависит от назначения электроустановки:

1. Непроизводственного назначения.
2. Производственного назначения.

К электроустановкам непроизводственного назначения относятся электроустановки бытового и административно-бытового назначения. Они включают в себя вводно-распределительное устройство, внутреннюю и внешнюю электрическую сеть. К электрической сети, как правило, подключены различные технологические потребители. Например, такими потребителями может быть освещение, вентиляция, компьютерная и бытовая техника, рекламные фасадные конструкции с подсветкой, наружное освещение.

Периодичность осмотров в нормативных документах не установлена. Рекомендуется проводить осмотр не реже одного раза в месяц. Периодичность осмотров установите в приказе по организации.

Осмотр непроизводственных электроустановок напряжением до 1000 В включает пять объектов осмотра:

• приборы учета электрической энергии;
• помещения;
• осветительная и распределительная сеть;
• вводно-распределительные сборки;
• заземляющее устройство.

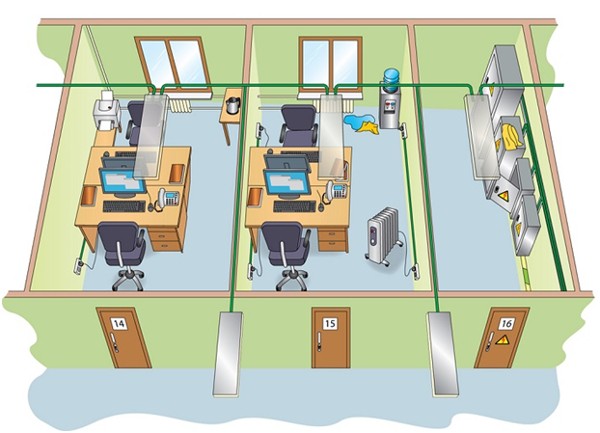

Изображение. Офис и электроустановки

Приборы учета электрической энергии

• Осмотрите прибор учета электрической энергии и запишите его показания. Проверьте также наличие пломб и сведения о поверке.

Помещения

• Проведите осмотр всех помещений. Это касается не только электрощитовых. Убедитесь, что в помещениях нет протечек воды, образования конденсата, а также иных внешних факторов, воздействие которых на электрооборудование может вызвать его повреждение, короткое замыкание или механическое разрушение. К электрооборудованию также относятся электропроводки, электрические светильники, розетки, стационарно расположенные электрические приборы и машины.

Осветительная и распределительная сеть

• Проверьте исправность ламп освещения и состояние розеток. Запретите эксплуатацию электрического оборудования с поврежденными корпусами и оголенными токопроводящими частями. Проверьте отсутствие лишних электроразветвительных устройств, «пилотов» и «тройников» на рабочих местах персонала. Лишние устройства — это те, которые установлены самостоятельно персоналом. Не допускайте применения электропотребителей, которые не предусмотрены проектом. Например, электропотребители высокой мощности: электрочайники и электрокалориферы.

Вводно-распределительные сборки

• Осмотрите вводно-распределительные сборки, которые размещены в электрощитовых помещениях и отдельно. При осмотре проверьте исправность запирающих устройств, отсутствие пыли внутри и снаружи шкафов. Если много пыли — запланируйте уборку. Проверьте наличие и состояние знаков безопасности. Осмотрите положение автоматов питания, маркировку коммутационных аппаратов, актуальность однолинейной схемы сборки, внешнее состояние автоматов питания и подходящих к ним кабельных линий.
• Осмотрите изоляцию электропроводников. Если есть следы оплавления или нагара, значит, имеется плохой контакт или происходит систематическая перегрузка проводов и кабельных линий.
• Оцените температуру автоматов питания. Для этого допускается также касаться их рукой. Если какой-то из автоматических выключателей окажется слишком «горячим», то организуйте дополнительную проверку. Нужно будет дополнительно проверить величину проходящей токовой нагрузки и состояние контактных соединений по всей питающей линии. Также нужно будет дополнительно проверить все подключенные к этому автоматическому выключателю электроприборы.

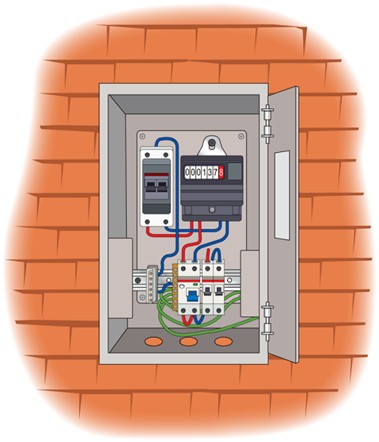

Изображение. Электрощит

Заземляющее устройство

• Проводите визуальный осмотр видимой части заземляющего устройства по графику. Минимальная периодичность — один раз в шесть месяцев. Также один раз в 12 лет проводите осмотр с выборочным вскрытием грунта в местах, наиболее подверженных коррозии. Результаты осмотров заземляющих устройств заносите в паспорта таких устройств.

Порядок и частоту проведения осмотров электроустановок напряжением более 1000 В пропишите во внутренних нормативных документах организации. За основу возьмите эксплуатационные документы от заводов-изготовителей. Осмотры могут проводить оперативный персонал и ИТР, ответственные за эксплуатацию электроустановок.

На основании документации заводов – изготовителей находящегося в эксплуатации оборудования разработайте инструкцию по проведению осмотров с указанием узлов, подлежащих осмотру, с указанием предъявляемых требований к контролируемым параметрам.

ВНИМАНИЕ! При осмотре электроустановок напряжением выше 1000 В запрещено заходить за ограждения установок.

При осмотре электроустановок напряжением выше 1000 В запрещено входить в помещения, которые не оборудованы ограждениями для ограничения приближения к токоведущим частям на недопустимые расстояния. Не допускается проникать за ограждения и барьеры таких электроустановок. Не допускается выполнение какой-либо иной работы во время осмотра.

Такие запреты связаны с тем, что при напряжении более 1000 В поражение электрическим током может произойти на расстоянии. Даже при отсутствии непосредственного контакта с проводником.

Осмотр электроустановки напряжением выше 1000 В проводится с периодичностью, которая установлена в эксплуатационной документации. Например, для владельцев КТП достаточно проводить осмотр оборудования один раз в месяц. Если в эксплуатации находится крупное распредустройство, для обслуживания которого требуется постоянное присутствие на месте оперативного персонала, то осмотр проводите два раза в сутки: при сдаче и заступлении на смену. Если постоянное дежурство оперативного персонала не требуется, то осмотр проводите один раз в смену.

При осмотре электроустановок проверьте общие контрольные точки, которые зависят от напряжения и назначения электроустановки, а также специальные контрольные точки. Общие контрольные точки описаны для осмотра электроустановок:

• до 1000 В, непроизводственных;
• до 1000 В, производственных;
• выше 1000 В.

Специальные контрольные точки расписаны для 11 типов электроустановок:

1. Силовые трансформаторы
2. Конденсаторные установки
3. Реакторы токоограничивающие
4. Масляные выключатели, выключатели нагрузки и разъединители
5. Трансформаторы тока и напряжения
6. Распределительные устройства
7. Кабельные линии
8. Воздушные линии электропередач
9. Электрические машины
10. Аккумуляторные батареи
11. Системы релейной защиты

При осмотре электроустановок чаще всего выявляют:

• запыленность электрооборудования;
• посторонние предметы;
• неучтенное электрооборудование;
• повреждение и плохое техническое состояние электрооборудования и проводки;
• нагрев, оплавления, следы и запах гари.

Две основные причины повреждения электроустановок:

1. Нарушение изоляции токоведущих частей. Такие повреждения возникают из-за старения оборудования, неудовлетворительного технического состояния, перенапряжений и механических повреждений.
2. Ошибки персонала при операциях с электрооборудованием.
